Çizim modülü ile hızla bina elemanları girilebilir (duvarlar, kirişler, kolonlar, pencere, kapı açıklıkları) ve özellikler (boyutlar, malzemeler) tanımlanır.
Yazılım exper sistemi otomatik olarak yapıyı tanır ve yük transferlerini otomatik yapar, sonlu eleman ağ örgülere etkitir.
Sonlu elemanlar analizi ile sismik kuvvetleri dağıtmak üzere yatay duvar rijitliği ve duvarlarda gerilmeler hesaplanır, ardından Avrupa kodu 6 ya göre boyutlandırma yapılır..
Detaylı bir rapor hazırlanır, analitik hesaplamalar ve döşeme plan çizimleri ile donatılar verilir. |
|
Bina yapısını tanımlama
Tüm bina özellikleri kolayca girilir. |
|
Çizim Modülü
Nesne tabanlı çizim modülü ile duvarlar, pencereler, kapılar, kiriş ve kolonlar tanımlanır. Her elemanın özellikleri girilir. Elemanlar kopyalanıp/yapıştırılarak çoğaltılabilir.
Çizimler DXF olarak aktarılabilir |
|
Plakalar
Düşey yükler altında beton döşeme çözümünde kirişler kapalı alanları tarif eder ve her açıklıkta en elverişsiz yükleme durumu göz önüne alınır. |
|
Tasarım Metodolojisi
Kargir yapılar tasarımında kargir duvarların düşey ve yatay yüklerin az bir kısmını taşıdığı farzedilir. Beton döşemelerin düşey yükler altındaki tasarımında kirişler kapalı alanlar oluşturur. Beton döşemeler Marcus metodu ile çözülür. Döşemeler yatayda rijit diyafram gibi davranış gösteriyor varsayımı ile hesap yapılır. |
|

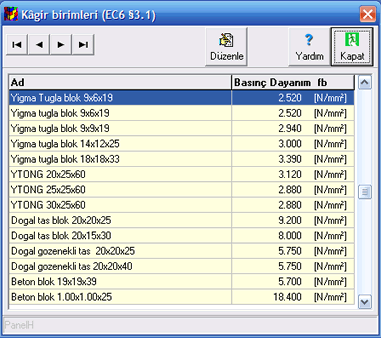

Kagir Eleman kütüphanesi
Yazılımda kargir eleman kütüphanesi bulunur. Yerel koşullar için bu kütüphane değiştirilebilir.
|
|
Kagir Duvar Kütüphanesi
Standart duvar kütüphanesine girerek hızla kargir duvarları seçebilir ve değiştirebilirsiniz. |
|
Kagir Duvar Özellikleri
Kargir duvarlar, duvar birimlerinden, duvar türünden ve harç türünden tanımlanır. Özellik penceresi altında duvar özellikleri seçilebilir, ayarlanabilir. |
|
Beton Mantolar
Mevcut duvarları beton mantolarla güçlendirme seçeneği de mevcuttur. Beton mantoları tanımlamak için özel bir pencere bulunur. Beton mantonun rijitliğe katkısı da hesaba alınır. |
|
Malzeme Özellikleri Kütüphanesi
Beton
Çelik donatı
Harç
Kargir birimler
Kargir duvarlar
Malzeme özellikleri, yük kombinasyon katsayıları, tasarım kod parametreleri değiştirilebilir. |
|
Çatı Tasarım
Avrupa kodu 5 e göre ahşap çatılar tasarlanır. 5 tipik çatı çerçeve FEDRA içine dahil edilmiştir.
Timber roofs are designed using Eurocode 5. A selection of five commonly used truss types is included in FEDRA.
Avrupa kodu 5e göre detaylı analiz yapılır. |
 |
Rapor Önizleme
Detaylı bir rapor verilir. Tüm hesaplar, tasarım adımları, varsayımlar, ve ilgili tasarım koduna referanslar verilir. Yetersiz tasarım durumunda kırmızı yazı ile uyarılar verilir. Rapor içeriği, yazı tipi, boyutları v.b. değiştirilebilir.. |
